Fundamentum Accurate Metallographic Analysis: Praeparatio Sample
Metallographica prae-processus instrumenti et consumables formant criticum primum materiae characterisationum operarum curricula. Antequam exemplum microscopii attingit - sive electronica sive electronica sive electronica perscrutans diffractionem - superficies eius praeparetur ad vexillum qui veras microstructuras notas ostendit sine artificia a sectione, ascendendo vel abrasione inducendo. Paratus specimen in imagine imaginatio emendari non potest ; deformatio laminis, levamen, linitio et evacuationes evulsiones quae in praeparatione creatae sunt permanentes sunt, et periculosum eventus analytici producebunt.
Pre-processing sequence follows a defined progression: sectioning → Ascendens → Plana stridor → Expolitio subtilis → Expolitio subtilis → finalis expolitio → enormatio. Uniuscuiusque scaena pendet a recta compositione instrumentorum capacitatis et delectu consumabili. Circumscriptio consumabilium - pulveris musivi metallographici, expolitio pannorum, aluminis liquidi, suspensionis adamantis, et solutionum colloidalium dioxidum pii - singulae functioni specificae in hac serie inserviunt nec convertuntur.
Metallographic Pre-Processing Equipment : Core Instruments
Praeparatio metallographica perfecta laboratorium congruentem instrumentorum requirit, unumquodque ad certum specimen processui stadium machinatum. Apparatus lectio rationem exempli materiae duritiem, per condiciones requisita, et superficies terminationis specificationem ab amni analyticis technicis postulavit.
Sectio et secans Equipment
Machinarum laesura abscissorum et praecisio filum adamantis serrae sunt duae primariae sectiones technologiarum in laboratorio metallographico adhibitae. Abrasive abscise machinis uti resina religata vel Flexilis religata rotae secans ad 2,800-3,500 RPM cum continuis inundationibus coolantiis ut zonae scelerisque damna obscuratis. Ad mixturas ferreas, rotae aluminium oxydatum vexillum est; nam materias non-ferrosas et ceramicas, rotis carbidis Pii praeferuntur. Machinarum praecisio abscissorum speciminum vitiorum aptata et moderatio pascendi consequi sectionem effecerunt deformationum stratorum minus quam L μm in ferro obdurato, ad 200-500 µm ad angulum molarum manu operatum. Filum adamantinum serrae signanter ad vires secandas inferiores agunt et sunt recta electio ad ceramicam fragilis, materias semiconductores, et specimina archaeologica, ubi damnum mechanicum obscurando praecipua est.
Adscendens Presses
Compressione calida escendens premit specimina encapsulata sectioned in resinae thermosetting vel thermoplasticae sub temperatus et pressione moderata. Standard operating parametri ad phenolic et epoxy adscendens composita sunt 150-180°C ad 250-300 bar tenuit pro 4-8 minutes post emissionem cycli aquae refrigeratae pressionis. Automatarius inscensus moderni pressae plenum cyclum sine operante interventu exsequuntur et praebent congruenter geometriam montem - criticam pro systematibus expoliendis automatis, quae specimine tenentium sustinentiarum altitudine certa utuntur. Ascendens torcular diametri cylindrici (25 mm, 30 mm, 40 mm, 40 mm, et 50 mm mensurae sunt) molem montem determinat et specimine diametri poliendi in laboratorio aequare debet.
Molendum et poliendum Systems

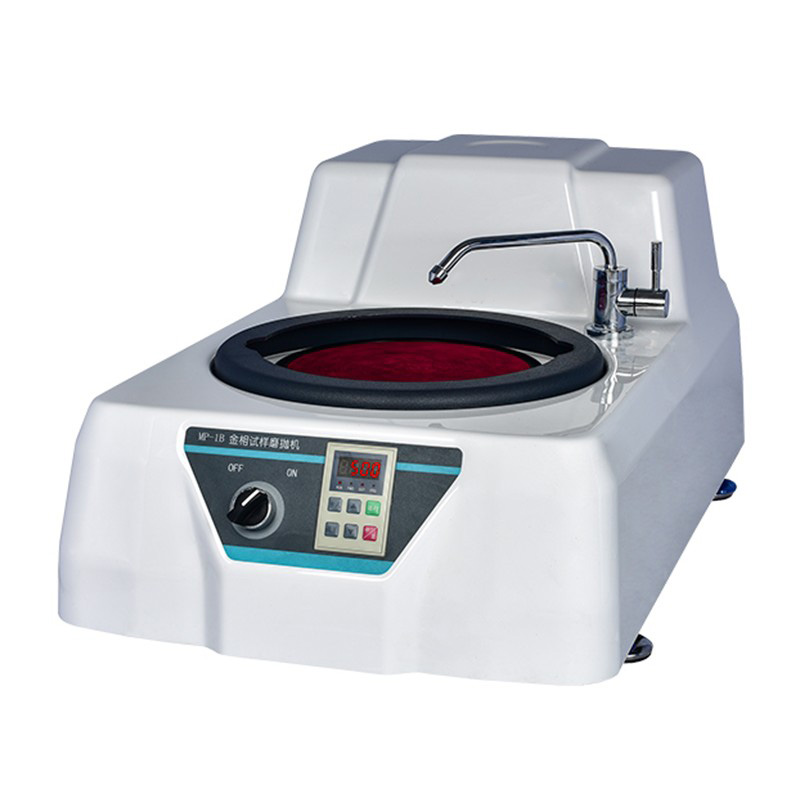

Moles automataria et machinis poliendis sunt supremi-iacti armorum collocatio in laboratorio metallographico. Systemata semi-automatica et plene automatico platen gyratorii cum capite specimine contra-roto utantur, applicando vim programma (typice. 10-50 N per specimen ), celeritas gyrationis (50-300 RPM) et tempus dispensandi pro unoquoque gressu consumabili. Reproducibilitas systematum automatorum eliminat operatorem variabilitatem in superficie finium et in extremis retentionis operantis - duos fontes maxime communes praeparationis error induxit in opera manuum expolitio. Centralis vi systemata vim adhibere ad totius conventus speciminis possessor; singula systemata vim continentem vim ad unumquemque specimen independenter applicant, quod exigitur, cum specimina dissimilitudinis duritiei in eodem possessore expediuntur.
Metallographica Mosaica pulveris: Adscendens Compositum Electio et euismod
Pulveris musivi metallographici - etiam ad ascendentem resinam vel compositam embedding - pluribus functionibus inservit ultra specimen simpliciter in geometria convenienti tenens. Materia inscensio speciminis aciem in stridendo et poliendo ne rotunditatem fovere debet, menstrua et etchantes in subsequentibus gradibus praeparationis adhibitis resistere, et sufficientem duritiem discrepare cum specimine ad vitandum differentiale levamen expoliendum.
Typi compositi principales ascendentes eorumque delectu criteria sunt:
- Phenolic (Bakelite) pulveris - Vexillum electum ad mixturas ferreas et metalla maxime industrialia ubi ora retentio critica non est. Cures ad montem durum, opaco cum Vickers duritiem circiter 35-45 HV. Resistentibus plerisque etchantis inter nitales et gerentis Keller. Processus temperatus: 150-160°C.
- Diallyl phthalate (DAP) pulveris - Maluit cum superiori ora retentione exigitur, ut tunicae, stratis induratis, et curationibus superficiei. DAP munitiones duriores sunt quam phenolici (50-60 HV) et in remedium inferiorem praebent DECREMENTUM, melius contactum interfaciei speciminis producentes et periculum formationis interstitii reducendi ad marginem rotunditatis reducere.
- Repleti epoxy mineralis-pulveris — Usus ad specimina maximam partem retentionis et chemicae resistentiae requirens. Particulae fillae (typice oxydi aluminii vel carbidi siliconis) in duritia montis ad 60-80 HV augentur et polibilitatem meliorem ad gradum propius ad speciminum metallorum multarum subsidia differentialem reducendo augent.
- Conductive pulveris adscendens - Graphite repletae vel aeneo-plenae compositae phenolicae quae electricum munitiones electricae producunt pro SEM et EBSD analysi sine necessitate putris efficiendi. Conductivity values of 10⁻² ad 10⁻¹ S/cm quae rem deduceretur cum formulae aeris repleti.
Ad specimina sensitiva caloris-milites, polymerorum, et admixtionum punc- tionis humilis liquescens, frigidae sanationis epoxyi vel acrylici systemata reponunt compressionem calidam omnino ascendentem, curantes ad cella temperiem sub minima pressione supra 8-24 horas.
Metallographica politura Cloth: Nap, duritia et Application eu
Pannum politura delectu est una e maximis decisionibus consumabilium consequentiarum in praeparatione metallographica, quia pannus incisionis geometriae moderatur suspensae laesurae in unoquoque gradu politionis adhibitae. Pannus materialis, somnus altitudinis et duritiae determinant quomodo particulae laesurae teneantur et quam libere trans superficiem speciminis transeant - directe afficiens materiam remotionis rate, profunditatem scalpendi et formationis subsidio.
| Pannum Type | Conquiescamus Height | duritia | Optimus Application |
|---|---|---|---|
| Texta nylon / polyester | nemo | Valde durum | Moles planae, ceramics duri, coatings |
| Brevis conquiescamus synthetica (MD-Largo type) | Minimum (0.5-1 mm) | Hard | Crassum ungue adamantino poliuntur, duris alloys |
| Medium conquiescamus lana / sensi mixtio | Medium (1-2 mm) | Medium | Media politio adamas, steels |
| Otium longum holoserica / sericum | Altus (2-4 mm) | Mollis | Finalis oxydatum expolitio (OPS / alumina) |
| Pannum chemomechanical (polymer porosum) | Micro-porosum | Semi-durum | Colloidal silica finalis politura, EBSD prep |
Error communis praeparationis pallio nimiae altitudinis dormitorio utitur ad scaenam adamantis poliendi. Summus linteamen dormitorium permittit laesuras particulas libere movere et temere orientationes capere, multidirectionem scalpendi producere et sublevationem augere inter gradus diversae duritiae. Durum, humile-sponsorium, quo usus est adamantino suspensiones plus directional, breviorem exasperat quae efficienter tolluntur in expolitione sequentis gradus.
Liquida Abrasiva: Diamond, Alumina, et Dioxide Silicon Comparatum
Tres familiae liquidae principales expolitio laesurae adhibitae in praeparatione metallographica - adamas suspensio, alumina liquidum expolitio, et dioxidum pii colloidale - positiones distinctas in ordine praeparationis obtinent et eliguntur secundum materiam praeparatam, superficies meta necessaria et ars analytica quae sequitur.
Diamond politura Liquid
Diamond expolitio suspensiones sunt primariae laesurae propter rudimenta et media expolitio. Saccharum monocrystallinum aut polycrystallinum adamans suspenduntur aut aquae fundatae aut olei substructio tabellarius ad concentratione ipsius 0.1-2.0 carats per 100 mL . Gradus particularis magnitudinis ab 9 µm (crassa) per 6 µm, 3 µm, 1 µm, et 0.25 µm (subtiles), singulis passibus tollunt schedulam stratam priore gradu introductam. Duritia Diamondiae 10 in libra Mohs efficacem facit in omnibus materiis metallicis et ceramicis, incluso ferro indurato supra 65 HRC, carbide tungensi, et alumina ceramicorum quae mollioribus abrasivis polita non possunt. Suspensiones adamantis aquae fundatae compatiuntur cum mappis maxime politis et sunt regulae electionis pro systematibus automated; suspensiones olei secundum aqueum corrosionem minuunt in metallis reciprocis ut aluminium mixturae et magnesii.
Alumina poliendo Liquid
Alumina (Al₂O₃) expolitio suspensionis principaliter adhibentur pro mediis ad finalem expolitionem metallorum non-ferrorum, admixtionum aeris, aluminii et titanii. Available in alpha-alumina (monocrystallina, durior, ferocior) et gamma-alumina (polycrystallina, mollior, fines meliores efficit) formas, ad particulas magnitudines 0.05 µm, 0.3 µm, et 1.0 µm . Alumina suspensiones de more in dormitorio lanae vel syntheticae linteis applicatae sunt et ad asperitatem superficiei valorum Ra< 5 um in aluminii mixtiones perficiuntur. Aluminis limitatio praecipua est eius inclinatio in metallis mollibus infixa - praecipue aluminium purissimum et cuprum -, residuum album sub microscopio visibile relinquens, quae sicut secundae pars particuli potest confundi. Perquam purgatio ultrasonica in isopropanolo post alumina expolitio est essentialis antequam ad engraving vel SEM examen.
Silicon Dioxide (Colloidal Silica) Liquid
Suspensiones dioxidae siliconis colloidales - vulgo OPS (expolitionis oxydatum suspensio) referuntur - sunt norma finalis expolitio laesura pro EBSD praeparatione exempli et pro materiis ubi summa superficies qualitas requiritur. Silica particularum colloidalium 0.02-0.06 µm in tabellarius leviter alkaline (pH 9.5-10.5) tum abrasionem mechanicam et dissolutionem chemicae stratae superficiei deformis simul efficiunt. Haec actio chemomechanica removet tenuem iacum deformationis amorphiae quae post politionem adamantis manet - iacuit invisibilis in microscopio optica, sed pauperem Kikuchi qualitatem exemplaris in EBSD producit. Silica colloidalis maxime efficax est in admixtionibus titanii, nickel superalloyis, chalybis immaculatis, metallis refractariis. Processus tempore 15-45 minuta in tremulo politor vel 2-5 minuta in gyratorio politorem cum panno chemomechanico typici sunt. Alkalina pH accuratam tractationem requirit et penitus colluviem ne superficies inficiatur, et suspensiones silicae colloidales impediantur, quominus in superficie panno vel specimine siccato, sicut gel desiccatus difficile est removere sine laesione superficiei reuocandi.
Aedificationem Praeparationis Sequentiae: Matching Equipment and Consumables to Material
Praeparatio metallographica efficax requirit seligendi apparatum et consumables ut series integralis potius quam separatim. Principia sequentia dirigunt sequentiam designationem per genera materialia:
- Admixtus ferreus ferreus (steels> CD HV) — Compressionem calidam conscendimus cum DAP vel pulvere repleto minerali → SiC chartas stridor 220/500/1200 in gris → 9 µm adamas in panno duro → 3 µm adamas in panno medio → 1 µm adamas in brevi-napmento → silica colloidalis in panno chemomechanico pro EBSD, vel directa SCALA post 1 µm pro microscopio optico.
- aluminium alloys — Frigidum remedium epoxy inonte (ad vitandum aevum obdurationis effectus a calore presso) → SiC chartas → 3 µm adamas in panno medio → 0.3 µm alumina in panno molli → 0.05 µm silica in tremulo politore colloidali pro EBSD. Nimiam pressionem omnino vitare perpolitionem gradus, ne matricis molles inliniantur.
- Conglutinatis carbides et ceramics — Mons phenolicus vel conductivus → discus adamas stridor (70-125 µm) → 15 µm adamas in panno duro → 6 µm adamas → 3 µm adamas → 1 µm adamas in panno brevi. Alumina et silica colloidalia plerumque inefficaces sunt in materiis durioribus quam 1,500 HV.
- Scelerisque imbre coatings et multilayer systemata - Vacuum epoxy praegnationis antequam ascendat ad replendum poros efficiens et ne viverra-e → DAP vel minerale repletum montem → humili- pressio stridor ad minimize efficiens delaminationem → finis adamantis sequentiam cum imminuta vi. Ora retentionis est prima qualitas criterii; relevium formatione inter subiectum et tunicam nimis 0.5 µm crassitudine efficiens measurement facit vacillent.
Documenta integram praeparationem sequentiam — inter apparatum exemplar, notam consumabilem et gradum, vim applicatam, velocitatem platenae et tempus dispensandi — nam singulae species laboratorias permittit ut eventus constanter trans operatores et per tempus repraesentet, quod nucleus postulatur pro ISO/IEC 17025 materias creditas experiendi facultates.
